Tornado Horizon является ведущим продуктом линейки разбрасывателей с узким кузовом и тарелочным механизмом в компании JOSKIN. Эти разбрасыватели взяли за свою основу модель Tornado с вертикальными валами и имеют те же базовые характеристики: легкость, прочность и простота обслуживания. Прочный и маневренный, разбрасыватель Tornado отличается своей экономичностью на уровне энергозатрат и бюджета. Благодаря узкому и низкому кузову в сочетании с колесами большого диаметра, уменьшается требуемое тяговое усилие и снижается давление на почву в любых полевых условиях.
Узкий кузов
На первый взгляд может показаться, что узкий кузов имеет меньший по сравнению с широким объем. Но при сравнении это оказывается оптической иллюзией. Узкий кузов имеет более низкую посадку и более высокие борта, чем широкий кузов, что упрощает операцию по загрузке. Монолитный кузов и различные компоненты как дышло и рама разбрасывающих валов изготовлены из стали ВПТ. Последняя характеризуется своей прочностью, благодаря чему стало возможно отказаться от боковых усилителей кузова и значительно снизить собственный вес. Для максимальной и долговременной защиты на разбрасыватели Tornado нанесена 2-компонентная краска промышленного качества. Кузов высотой 1 370 мм доступен у версиях объемом от 11,50 до 17,60 м³ (или больше в случае надставных бортов). Транспортер состоит из четырех цепей Ø 16 мм категории 80 (самая высокая категория из всех существующих тяговых цепей) и оцинкованных планок на болтах с закрытым профилем. Транспортер (с редуктором Ø 60 мм) оснащен боковыми натяжными легко доступными устройствами. Кузов образует прямолинейный канал, по которому навоз направляется к разбрасывающему механизму. Поскольку последний шире кузова (снаружи и внутри), передвигаемый транспортерами продукт распределяется по всей ширине перед измельчением разбрасывающими валами и выбросом дисками с лопатками.

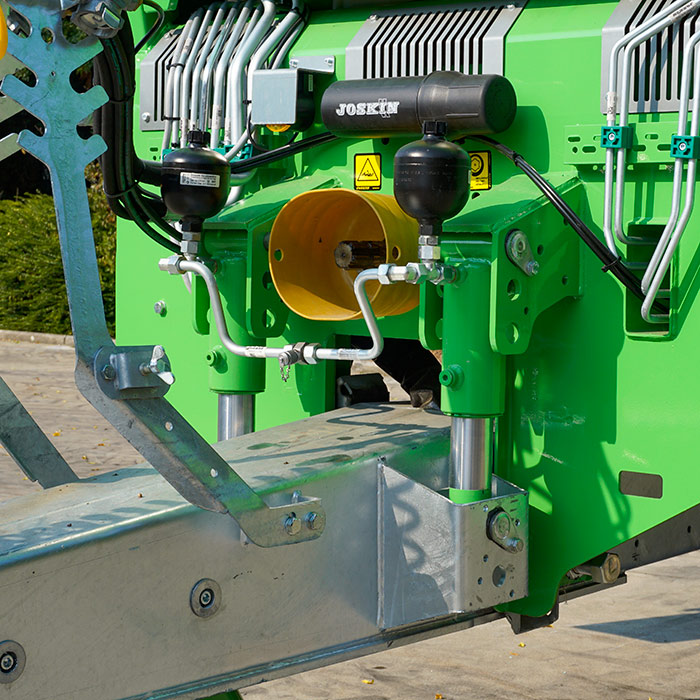

Подвеска дышла
Все модели разбрасывателей навоза Tornado Horizon оснащены в стандартной комплектации гидравлической подвеской дышла. Принцип функционирования подвески заключается в расположении гидроцилиндра с двух сторон дышла в комбинации с азотными аккумуляторами. Эта машина обеспечивает не только комфорт при движении даже с большой скоростью, но и поддерживает постоянную линию тяги, в том числе, при полной загрузке. Благодаря этому, водителю гарантирован комфорт при езде с высокой скоростью по участкам с любым рельефом.
Ходовая часть
Ось одноосного Tornado Horizon крепится болтами под монолитным кузовом. Она может быть перемещена для достижения равновесия посредством переноса нагрузки на тягово-сцепное устройство с любым типом колес. Эта конструкция делает возможной установку колес большого диаметра без риска повреждения ни гидравлического мотора транспортера, ни других выступающих элементов. Серьга, крепящаяся на болтах, может быть легко заменена в любой момент без модификации структурных элементов машины. Tornado Horizon с двойной осью оснащены с стандартной комплектации подвеской Hydro-Tandem, гарантирующей легкую тягу и устойчивость. Все модели разбрасывателя навоза Tornado Horizon серийно оборудованы двухконтурными пневматическими тормозами. В опции можно заказать гидравлические или смешанные тормоза.
Разбрасывание и разбрасывающий механизм
Ширина разбрасывания в целом варьируется от 12 до 22 м в зависимости от разбрасываемого продукта. Для этого два горизонтальных вала (Ø 600 мм на трубе Ø 140 мм) вращаются со скоростью 320 об/мин, чтобы измельчить массу передвигаемого продукта. Зубья валов изготовлены из специальной стали S700MC (230 x 50 мм) и крепятся на болтах для упрощенной замены в случае их износа. Измельченный материал прокидывается валами, ударяясь о стенку, и падает на диски (Ø 1 040 мм), вращающиеся со скоростью 500 об/мин. 6 регулируемых лопаток, расположенных на дисках, равномерно выкидывают наружу весь измельченный продукт с большой шириной захвата. При работе с волокнистым продуктом (например, со свежим навозом) задняя крышка может быть приоткрыта на 100°, в этом случае работа по разбрасыванию обеспечивается в основном валами. Дозировка на гектар осуществляется посредством комбинации регулировки скорости движения трактора со скоростью транспортера, через терминал Ferti-CONTROL 4000 и оцинкованную дверь-гильотину. Последняя держится на расположенных снаружи цилиндрах для гарантии оптимальной подачи продукта. Валы и диски приводятся от широкоугольного карданного вала Walterscheid с обгонной муфтой со стороны трактора и кулачковой защитой со стороны валов. Кардан в режиме 1000 об/мин приводит редукционную коробку (Rögelberg), с которой соединены два вала и диски. Разбрасывающий механизм Tornado Horizon имеет большую высоту и гарантирует проход массы с горкой и её измельчение.
Разбрасыватель low или high tech: выбор за Вами!
Ваш разбрасыватель навоза Tornado Horizon может быть оснащен оборудованием по последнему слову техники. Вы можете дополнить функции стандартного терминала управления Ferti-Control 4000, предоставляющего доступ к электроуправлению приводом транспортёра, реверсу транспортёра, к управлению различными гидравлическими органами машины и расходомеру. В соответствии с Вашими потребностями Вы также можете укомплектовать Ваш разбрасыватель статической или динамической системой весов с экраном в кабине трактора, контролёром Isobus, навигатором GPS - нет ничего невозможного.
