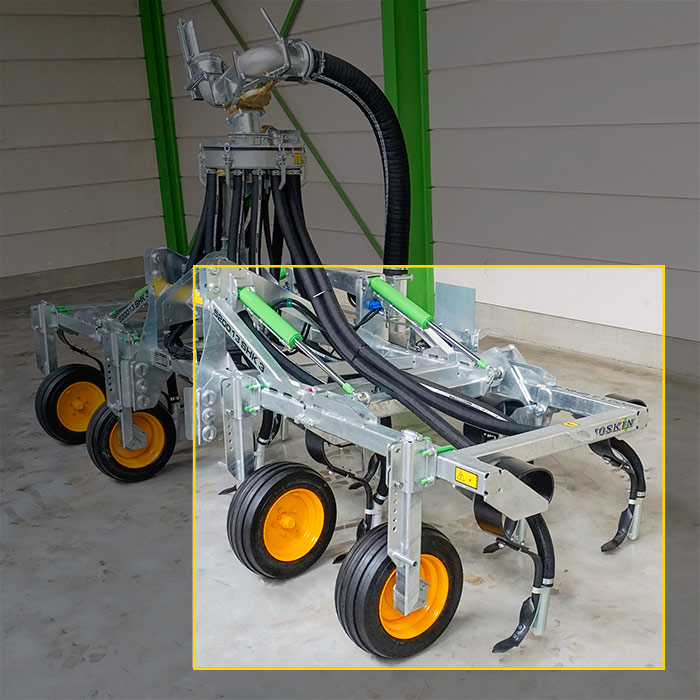

Структура
Культиваторные инжекторы заделывают жижу глубоко в почву. Их активная работа обеспечивает рыхление почвы. Зубья закреплены на оцинкованной раме из двух балок, усиленной расходящимися перекладинами. Преимущество такой конструкции в том, что все нагрузки передаются на цистерну, которая их равномерно переносит на трактор. Нагрузка уменьшена и цистерна не испытывает никаких кручений. Базовая рама является модулируемой: широкозахватные орудия сконструированы на базе моделей шириной 2,6 м с крыльями. Рамы инжекторов шириной более 3м оснащены гидравлическим складыванием двойного действия с предохранительным ограничителем. Внешние зубы откидываются автоматически. Все модели оснащены соответствующим нормам дорожным освещением.
Функционирование
Сошник прорывает борозду и жижа вносится в неё по трубке, расположенной за сошником. Концепция пружинных зубьев повышает их возможность сопротивления препятствиям (камни) и увеличивает эффект дробления на твердой и тяжелой почве. Рабочая глубина корректируется с помощью центральной регулировки 2 опорных резиновых колёс 200/60-14.5 (Ø 605 x 210 мм). Чтобы найти наилучший компромисс между дозировкой, распределением и потоком органики, интервал между зубьями орудий Terraflex/3 составляет 40 см. Большой интервал лучше приспособлен для работы на участках с наличием большого количества растительных остатков, что гарантирует лучшее перемешивание жижи с соломой и землей.
Распределитель Scalper
Так как навозная жижа (КРС) имеет высокий процент содержания волокон и посторонних предметов, для надлежащего функционирования инжектора необходим эффективный распределитель-измельчитель. Засорённое отверстие ножа является причиной неравномерного внесения органики, требуется прервать работу, провести очистку, что крайне нежелательно! Решение JOSKIN - это запатентованная система распределителя с самозатачиваемыми ножами: JOSKIN SCALPER©. Режущая система SCALPER© безжалостна: циркулярные ножи свободного вращения крепятся на держателе, приводимом в действие гидравлическим мотором. Между циркулярными ножами и эллиптическими отверстиями, смещёнными от центра встречного ножа (HARDOX), возникает эффект ножниц, делая неизбежным разрезание любого постороннего предмета, попавшего в навоз. Если ножи встречают слишком твердое тело, то устройство «Switch-Matic» (в опции) будет менять сторону вращения измельчителя SCALPER© до того момента, пока предмет не будет раздроблен. Кроме того, для инжекторов, оснащенных Автоматом, в кабине трактора устанавливается электрический реверс с ручным управлением. Распределитель JOSKIN крепится при помощи раструбного соединения. Многопозиционная заслонка, зафиксированная на входе распределителя, обеспечивает поэтапную регулировку подачи органики в инжектор. Точная регулировка подачи осуществляется при помощи перепускного клапана и зависит от выбранного вида противореза. Гидравлическая система изолируется при помощи заглушки. Дренаж позволяет выявить дефект гидравлического уплотнителя.
Лущитель стерни
Инжектор располагает креплением, благодаря которому он может быть прицеплен на стандартное 3х-точечное сцепное устройство трактора. Таким образом, орудие может быть использовано для лущения стерни или для катушечно-шланговой системы.
Гидравлическое складывание
Культиваторные инжекторы Terraflex/3 с рабочей шириной от 3м оборудованы в стандартной комплектации гидравлическим складыванием. За него отвечают мощные гидроцилиндры. Поэтому транспортная ширина Terraflex/3 не превышает 2,65 м. Внешние зубы откидываются автоматически.
